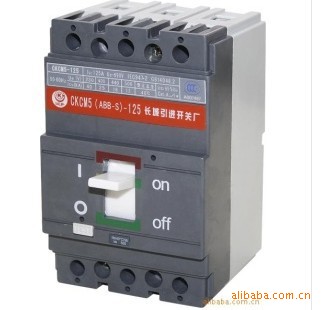

产品图片

ABB系列塑料外壳式断路器,是ABB公司采用国际先进设计、制造技术研究、开发的新型断路器之一。此款系列断路器的动、静触头杆(联结板)设计成平行状,充分利用线路短路电流尚未达到最大值前的电动斥力使动、静触头被斥开,限制电弧电流的增大,此外采用在静触头周边设置能在电弧灼热下放出气体的绝缘物,籍以吸收电弧能量、冷却电弧,使弧柱缩小并极大地减弱电弧向后喷射的技术措施,同时使用具有电弧气体消游离的灭弧装置,使其飞弧距离做到零.

此系列断路器适用于交流50Hz（或60Hz），额定绝缘电压690V，额定电流12.5-1600A的电路中，用来分配电能，在正常条件下工作不频繁的闭合和断开之用，并在线路和设备过载、短路和欠电压时起到保护作用。

该断路器符合IEC 60747-2 GB 14048.2 GB 14048.4等标准。

该断路器适用于下列工作环境：

1、安装地点的海拔高度不超过2000m;

2、周围介质温度不高于+40℃和不低于-5℃；

3、在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方；

4、无雨雪侵袭的地方；

5、污染等级3；

6、安装类别Ⅲ。

断路器的基本安装方式为垂直安装，但也可以横装
